Выключатели ВРН 400 предназначены для работы в трёхфазных сетях переменного тока с изолированной нейтралью в рудниках и шахтах, не опасных по взрыву газа и рудной пыли, для защиты электрических установок от токов короткого замыкания, а также для нечастых оперативных включений и отключений электрических цепей при нормальных режимах работы трехфазных сетей.
Изготавливаются следующие виды выключателей с различием по напряжению силовой цепи:
- ВРН 400-А 1(380В) С У5
- ВРН 400-А 2(380В) С У5
ОПИСАНИЕ

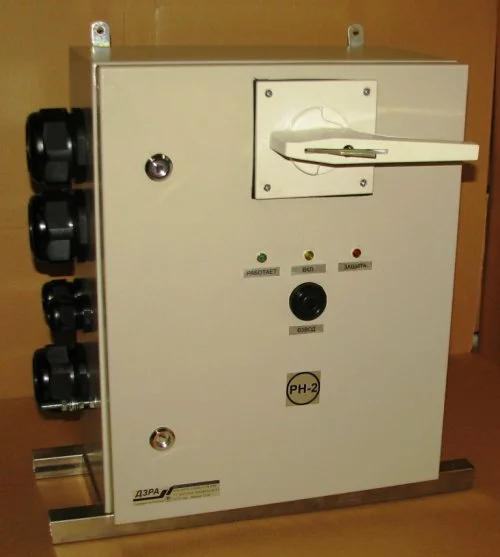

Выключатели ВРН изготавливаются в металлическом корпусе со степенью защиты IP54. Уровень изоляции изделия РН2. Соответствуют ГОСТ 24754-81.
Токи уставок максимальной токовой защиты регулируются в диапазоне 800-2400А. Открытие шкафа невозможно во включенном состоянии. Силовая цепь закрыта от случайного прикосновения во время профилактичского обслуживания и настройки блока управления. Цепь управления напряжением 42В автоматически отключается при открытии шкафа. Возможно присоединение аппарата защиты от утечек типа АЗУР-3.
В качестве коммутационных аппаратов силовой цепи и цепи управления используются комплектующие только российского производства. Все соединительные провода изготовлены по ГОСТ. Светосигнальная арматура защищена металлическим барьером, кнопка управления защищена от попадания влаги и пыли в корпус.
Корпус шкафа устойчив к механическим воздействиям. Сальники со степенью защиты IP68 надёжно защищают от влаги. Цоколь шкафа изготовлен из нержавеющей стали и соответственно не подвержен коррозии при самых жёстких климатических и механических условиях эксплуатации.
ВРН 400 производства ООО «Дивногорский завод рудничной автоматики» соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ГОСТ 24754 в частности. Изготавливается по ТУ 3420-002-10222612-2013. Сам процесс производства от проектирования до гарантийного обслуживания осуществляется в рамках ИСО 9001:2008. Каждое изделие перед закрытием и упаковкой проверяется по 64 электрическим и механическим параметрам, что практически исключает отклонение качества сборки от требуемого.
Главные наши преимущества – идентичность обозначения шкафов с ранее производимыми ОАО «ДЗНВА», современные технические решения и применение только качественных, надёжных и проверенных временем отечественных комплектующих.
НАЗНАЧЕНИЕ
Выключатель предназначен для работы в трёхфазных сетях переменного тока с изолированной нейтралью трансформатора в рудниках и шахтах, не опасных по взрыву газа и рудной пыли.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Исполнение РН2;
- Степень защиты оболочки IP54;
- Номинальный ток 400А;
- Номинальное напряжение 380 В и 660 В;
- Ширина 560 мм;
- Высота 720 мм;
- Глубина 300 мм;
- Масса 30 кг;
- Соответствует ТР ТС 004/2011 «О безопасности низковольтного оборудования», ГОСТ 24754.
