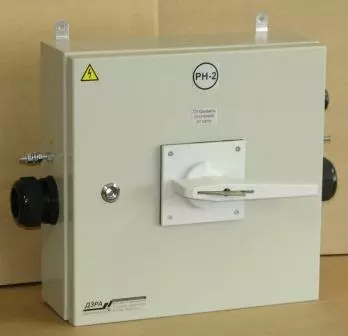

Выключатели ВАРП 250 и ВАРП 500 1 У5 ТУ 3420-001-10222612-2013.

Выключатель автоматический в рудничном нормальном исполнении РН2, постоянного напряжения 440В, с номинальным током продолжительного режима 250А и 500А, с установленными свободными контактами, для применения в условиях умеренного климата в помещениях с повышенной влажностью. Выключатель автоматический предназначен для защиты цепей постоянного тока от токов короткого замыкания, а также для не частых оперативных включений и отключений участков сети в рудниках и шахтах, не опасных по взрыву газа и рудной пыли.

ОПИСАНИЕ

Представленный современный выключатель автоматический ВАРП -модернизированный классический аппарат с сохранившимся функционалом, но с увеличенной надёжностью, комфортом подключения и работы.

Изделие изготавливается на номинальный ток 250А и 500А выполнено в современном корпусе с уменьшенными габаритами и весом. Толщина металла корпуса 1,2 мм. В качестве коммутационного аппарата используются автоматические выключатели отечественного производства с кратностью тока короткого замыкания 4In и 2,5In. Что гарантирует высокую чувствительность электромагнитного расцепителя к короткому замыканию протяжённого участка защищаемой цепи. В качестве силового проводника перемычки используется только провод ПВ3 с сечением жилы, соответствующим ГОСТ. Крепление кабеля к выключателю можно осуществлять и снаконечником, и без него. Универсальное зажимное устройство позволяет отвести стандартный кабельный наконечник от выключателя и более глубоко и крепко завести кабель в зажим. Внутренняя поверхность наконечника имеет специальные насечки, дополнительно фиксирующие кабель и увеличивающие площадь контакта для предотвращения нагрева узла присоединения. Ввод всех кабелей осуществляется через каучуковые сальники, позволяющие более плотно обжать кабель и надёжно его закрепить от попыток выдёргивания. Фиксация двери шкафа осуществляется двумя замками. Винтовые соединения, дверь корпуса и узел ручки надёжно герметизированы и сохраняют степень защиты IP 54 закрытого ящика. Все металлические поверхности защищены от коррозии и заземлены.

Выключатели ВАРП соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ГОСТ 24754 в частности. Изготавливается по ТУ 3420-002-10222612-2013. Сам процесс производства от проектирования до гарантийного обслуживания осуществляется в рамках ИСО 9001:2008. Каждое изделие перед закрытием и упаковкой проверяется по 33 электрическим и механическим параметрам, что исключает отклонение качества сборки от требуемого.

Технические характеристики ВАРП 250А:

•   Исполнение РН2;
•  Степень защиты оболочки IP54;
•  Номинальный ток 250А;
•  Номинальное напряжение 440В;
•  Предельная коммутационная способность встроенного

выключателя 30кА;

Уставка срабатывания электромагнитного расцепителя

встроенного выключателя 1000А;

•  Ширина 520 мм;
•  Высота 455 мм;
•  Глубина 230 мм;
•  Масса не более 13,5 кг;

Соответствует ТР ТС 004/2011 «О безопасности низковольтного

оборудования», ГОСТ 24754.

Технические характеристики ВАРП 500А:

• Исполнение РН2;
• Степень защиты оболочки IP54;
• Номинальный ток 500А;
• Номинальное напряжение 440В;
• Предельная коммутационная способность встроенного
• выключателя 30кА;
• Уставка срабатывания электромагнитного расцепителя встроенного
• выключателя 1250А;
• Ширина 520 мм;
• Высота 555 мм;
• Глубина 300 мм;
• Масса не более 24 кг;
• Соответствует ТР ТС 004/2011 «О безопасности низковольтного
• оборудования», ГОСТ 24754.
